Dialogic 七号信令方案	PCCS6-2E1 七号信令卡
DSC131 七号信令网关	DSC231 七号信令网关

<Dialogic七号信令方案>

七号信令方案 概述: No.7信令（SS7）是公共信道信令系统，与随路信道信令不同，公共信道信令把话路与信令通道分开，单独的高速数据链路来传送一群话路的信令。一条No.7号链路一般可支持几百个话路。 Dialogic 提供网关（SIU）和板卡（PCCS6-2E1），两大类No.7 信令产品。Dialogic的No.7支持14-24支持MTP1-3层，可提供TUP/ISUP/SCCP/TCAP功能，能支持MAP。 冗余备份功能通过为每个相邻信令点提供两组链路实现。其中每一组信令链路连接到一个SIU，共有两个SIU。从网络设计来看，每个SIU至每个相邻信令点都有一组信令链路。当某一个SIU出故障时，该组信令链路停止工作，信号消息倒换到另一个SIU的信令链路上。正常情况下，两个SIU采用负荷分担式管理信令链路。 特点: 支持七号信令（SS7）MTP 1-3层； 支持14/24比特点编码，提供TUP/ISUP/SCCP/TP/TCAP功能，也能提供MAP功能； 具备TCP/IP接口； 可设置为冗余备份能力。 相关产品 ● PCCS6-1E1-TUP/64 七号信令卡，SC总线MTP1-3 (已停产) ● PCCS6-2E1-TUP/64 七号信令卡，SC总线MTP1-3 ● PCCS6-1E1-TUP/1024 七号信令卡，SC总线MTP1-3 (已停产) ● PCCS6-2E1-TUP/1024 七号信令卡，SC总线MTP1-3   回页首



<PCCS6-2E1>

七号信令卡

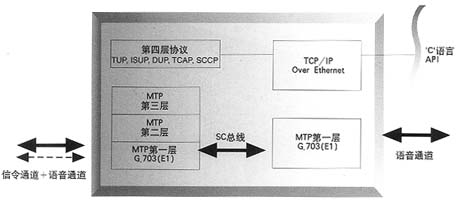

概述:　 PCCS6是一个智能公共信道信令规程（Common Channel Signaling Protocels）卡，可用在PC兼容机上，卡上具有公共信道信令规程处理和二个数字中断接口，并带有SC总线。 板卡上带有处理器，不会额外增加主机的负担。主机下载软件模块的不同，可以支持不同的协议，故可在运行时重新配置协议。卡上带有两个2兆比特数字的中断接口。 特点: 卡上带有Motorola 68302处理器，不额外增加主机负担； 可下载固件，易于升级，方便支持各种应付协议； 配备一个七号信令系统接口，可对某一相邻信令点提供数据信令链路的冗余； 带SC总线，可与总线上任一通道交换； 可支持多达1024个语音通道。 相关产品 ● PCCS6-1E1-TUP/64 七号信令卡，SC总线MTP1-3 (已停产) ● PCCS6-2E1-TUP/64 七号信令卡，SC总线MTP1-3 ● PCCS6-1E1-TUP/1024 七号信令卡，SC总线MTP1-3 (已停产) ● PCCS6-2E1-TUP/1024 七号信令卡，SC总线MTP1-3 软件支持 ● Windows NT/2000 ● UNIX



<DSC131七号信令网关>

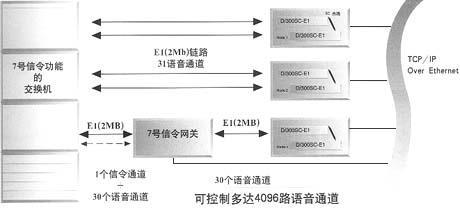

DSC131七号信令网关 DSC131七号信令网关：多机配置，单信令道网 　　 概述： No.7信令（SS7）是公共信道信令系统，与随路信道信令不同，公共信道信令把话路与信令通道分开，单独的高速数据链路来传送一群话路的信令。一条No.7号链路一般可支持几百个话路。 Dialogic 提供网关（SIU）和板卡（PCCS6-2E1），两大类No.7 信令产品。Dialogic的No.7支持14-24支持MTP1-3层，可提供TUP/ISUP/SCCP/TCAP功能，能支持MAP。 冗余备份功能通过为每个相邻信令点提供两组链路实现。其中每一组信令链路连接到一个SIU，共有两个SIU。从网络设计来看，每个SIU至每个相邻信令点都有一组信令链路。当某一个SIU出故障时，该组信令链路停止工作，信号消息倒换到另一个SIU的信令链路上。正常情况下，两个SIU采用负荷分担式管理信令链路。 特点: - 多个语音处理节点配制，可控制多达1024路语音通道。 - 网关与节点采用流行的TCP/IP相互通信。 - 可有一个或多个双E1接口的PCCS6卡。 - 最多可配置6个SS7信令链路。 　 相关产品 ● PCCS6-1E1-TUP/64 七号信令卡，SC总线MTP1-3 (已停产) ● PCCS6-2E1-TUP/64 七号信令卡，SC总线MTP1-3 ● PCCS6-1E1-TUP/1024 七号信令卡，SC总线MTP1-3 (已停产) ● PCCS6-2E1-TUP/1024 七号信令卡，SC总线MTP1-3



<DSC231七号信令网关>

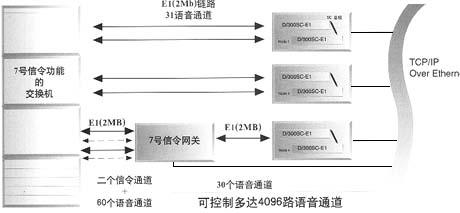

DSC231七号信令网关 DSC231七号信令网关：多机配置，备份信令信道网关 概述： No.7信令（SS7）是公共信道信令系统，与随路信道信令不同，公共信道信令把话路与信令通道分开，单独的高速数据链路来传送一群话路的信令。一条No.7号链路一般可支持几百个话路。 Dialogic 提供网关（SIU）和板卡（PCCS6-2E1），两大类No.7 信令产品。Dialogic的No.7支持14-24支持MTP1-3层，可提供TUP/ISUP/SCCP/TCAP功能，能支持MAP。 冗余备份功能通过为每个相邻信令点提供两组链路实现。其中每一组信令链路连接到一个SIU，共有两个SIU。从网络设计来看，每个SIU至每个相邻信令点都有一组信令链路。当某一个SIU出故障时，该组信令链路停止工作，信号消息倒换到另一个SIU的信令链路上。正常情况下，两个SIU采用负荷分担式管理信令链路。 特点: - 多个语音处理节点控制，可控制多达1024路语音通道。 - 网关与节点采用流行的TCP/IP相互通信。 - 最多可有16个PCCS6卡。 - 最多可配置30个SS7信令链路。 　 相关产品 ● PCCS6-1E1-TUP/64 七号信令卡，SC总线MTP1-3 (停产) ● PCCS6-2E1-TUP/64 七号信令卡，SC总线MTP1-3 ● PCCS6-1E1-TUP/1024 七号信令卡，SC总线MTP1-3 (停产) ● PCCS6-2E1-TUP/1024 七号信令卡，SC总线MTP1-3
